Vít bi

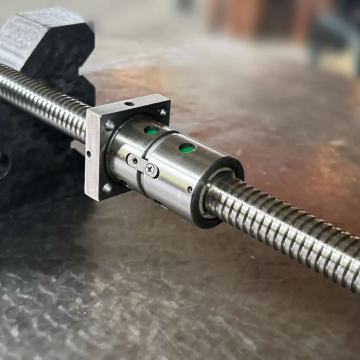

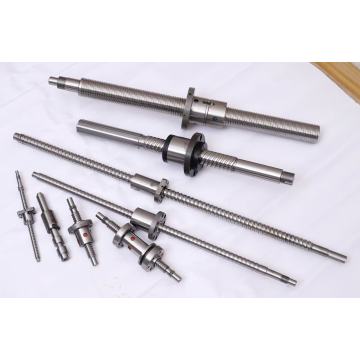

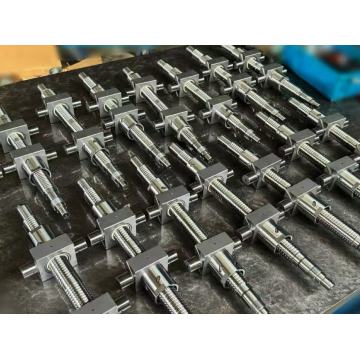

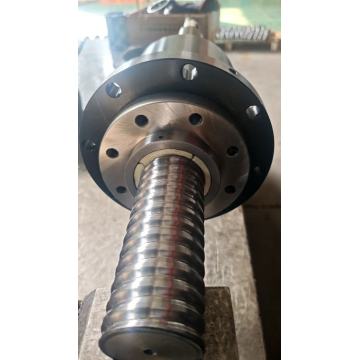

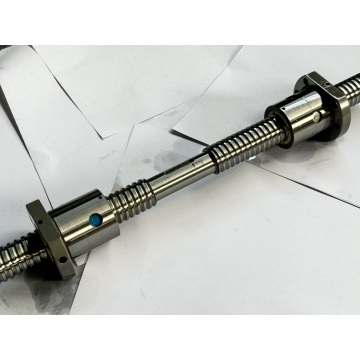

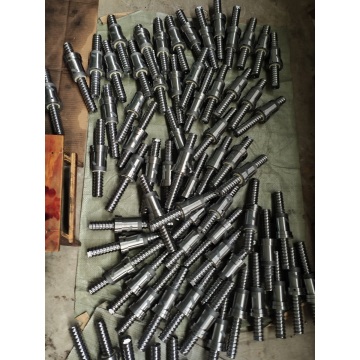

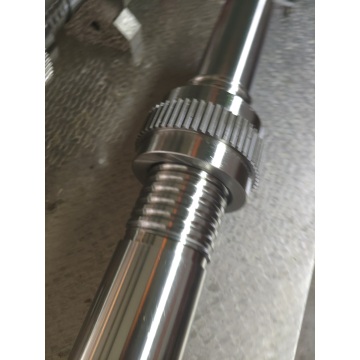

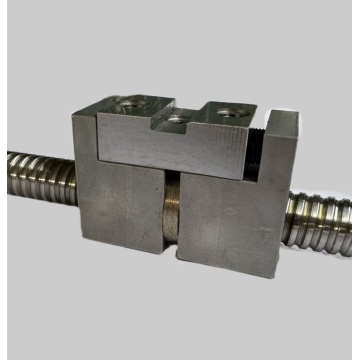

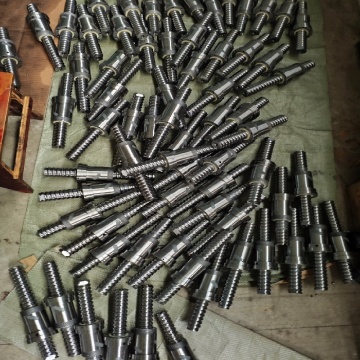

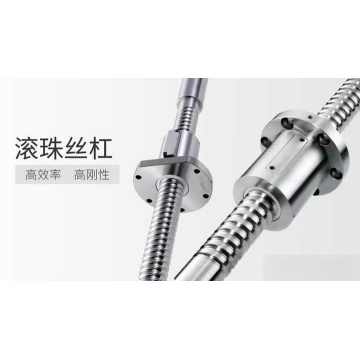

Vít bi, còn được gọi là bộ truyền động vít bi, là bộ phận truyền động cơ học có độ chính xác cao được thiết kế để chuyển đổi chuyển động quay thành chuyển động tuyến tính (hoặc chuyển động tuyến tính thành chuyển động quay) với ma sát tối thiểu. Chúng là thành phần cốt lõi trong máy móc chính xác, dựa vào các quả bóng thép lăn giữa trục vít và đai ốc để thay thế ma sát trượt của vít me truyền thống, mang lại hiệu suất cao, độ chính xác định vị và tuổi thọ sử dụng, đồng thời được sử dụng rộng rãi trong máy công cụ CNC, robot, thiết bị hàng không vũ trụ và sản xuất ô tô. ## Cấu trúc cơ bản Một cụm vít bi bao gồm bốn bộ phận cốt lõi, phối hợp với nhau để đạt được khả năng truyền chuyển động chính xác: - **Trục vít**: Trục hình trụ có rãnh xoắn ốc được gia công trên bề mặt, được làm bằng thép hợp kim cường độ cao (như 40Cr hoặc SUJ2) và được tôi cứng đến HRC 58-62 để đảm bảo chống mài mòn. Mương xoắn ốc được mài chính xác đến bề mặt nhẵn, giảm ma sát với các quả bóng thép. - **Đai ốc**: Một bộ phận rỗng khớp với trục vít, có rãnh xoắn ốc tương ứng trên bề mặt bên trong của nó. Nó cũng được làm bằng thép hợp kim cứng và một số đai ốc có độ chính xác cao được thiết kế với hệ thống tuần hoàn cho các viên bi thép. - **Bóng thép**: Bi thép chịu lực nhỏ, có độ cứng cao (thường là GCr15) lăn giữa rãnh vít và đai ốc, chuyển ma sát trượt thành ma sát lăn. Kích thước và số lượng của các quả bóng thép được xác định theo yêu cầu về tải trọng và độ chính xác của vít bi. - **Hệ thống tuần hoàn**: Một cấu trúc dẫn các quả bóng thép quay trở lại điểm bắt đầu của mương sau khi chúng đến điểm cuối của đai ốc, cho phép lăn liên tục. Có hai loại chính: tuần hoàn bên ngoài (sử dụng ống để dẫn bóng) và tuần hoàn bên trong (sử dụng thiết bị đảo ngược tích hợp), với tuần hoàn bên trong mang lại cấu trúc nhỏ gọn hơn. --- ## Nguyên lý làm việc Hoạt động của vít bi dựa vào chuyển động lăn của các bi thép để đạt được sự chuyển đổi chuyển động hiệu quả: 1. **Chuyển đổi chuyển động**: Khi trục vít quay, các bi thép lăn dọc theo mương xoắn ốc, khiến đai ốc chuyển động tuyến tính dọc theo trục. Ngược lại, khi có ngoại lực đẩy đai ốc chuyển động thẳng, các bi thép lăn làm trục vít quay. 2. **Giảm ma sát**: Tiếp xúc lăn giữa bi thép và mương giúp giảm ma sát xuống 1/10 hoặc ít hơn so với vít me trượt truyền thống, cải thiện hiệu suất truyền động (lên tới 90-98%) và giảm mức tiêu thụ năng lượng. 3. **Bảo trì chính xác**: Mương được mài chính xác và kích thước bi thép đồng nhất đảm bảo độ chính xác chuyển động nhất quán. Vít bi được nạp sẵn (có khớp nối nhẹ giữa vít và đai ốc) có thể loại bỏ phản ứng ngược, đạt được độ chính xác định vị trong phạm vi ±0,001 mm trên 300 mm hành trình. --- ## Thông số kỹ thuật cốt lõi Vít bi đáp ứng các tiêu chuẩn hiệu suất nghiêm ngặt cho các ứng dụng cơ khí chính xác: | Thông số hiệu suất | Phạm vi điển hình | Chức năng chính | | ---- | ---- | ---- | | Hiệu suất truyền tải | 90-98% | Giảm mức tiêu thụ năng lượng so với vít me trượt | | Định vị chính xác | ±0,001 đến ±0,05 mm/300mm | Đảm bảo định vị chính xác trong hệ thống CNC và robot | | Khả năng chịu tải dọc trục | 1.000 đến 100.000 N | Chịu được tải trọng làm việc tuyến tính trong thiết bị hạng nặng | | Tốc độ quay | Lên đến 5.000 vòng/phút | Thích ứng với chuyển động tốc độ cao trong máy móc tự động | | Cuộc sống phục vụ | 10.000 đến 100.000 giờ (dưới tải định mức) | Giảm tần suất bảo trì để hoạt động lâu dài | Ngoài ra, vít bi có khả năng sinh nhiệt thấp trong quá trình vận hành và các mẫu có độ chính xác cao có thể duy trì hiệu suất ổn định ngay cả sau khi sử dụng liên tục trong thời gian dài. --- ## Ưu điểm chính - **Hiệu suất cao**: Hiệu suất truyền động cao hơn nhiều so với vít me trượt truyền thống, giảm công suất truyền động và mức tiêu thụ năng lượng cần thiết - **Độ chính xác cao**: Có thể đạt được độ chính xác định vị ở mức micron, đáp ứng yêu cầu gia công chính xác và lắp ráp tự động - **Tuổi thọ dài**: Thiết kế ma sát lăn giúp giảm mài mòn, kéo dài tuổi thọ của bộ phận lên 3-5 lần so với vít me trượt - **Độ phản xạ thấp**: Vít bi nạp sẵn có thể loại bỏ phản ứng ngược dọc trục, đảm bảo độ chính xác và ổn định của chuyển động ngược - **Bảo trì thấp**: Hệ thống tuần hoàn kín giúp giảm nhu cầu bôi trơn và bảo trì, cải thiện thời gian hoạt động của thiết bị --- ## Ứng dụng Vít bi được sử dụng trong tất cả các loại máy móc chính xác yêu cầu truyền chuyển động tuyến tính: - **Máy công cụ CNC**: Được sử dụng trong trục cấp liệu của máy phay, máy tiện và máy mài, đảm bảo cắt và định vị chính xác - **Robotics**: Được sử dụng trong các bộ truyền động khớp và mô-đun tuyến tính của robot công nghiệp, cho phép chuyển động trơn tru và chính xác - **Hàng không vũ trụ**: Được sử dụng trong hệ thống điều khiển chuyến bay của máy bay và cơ cấu định vị vệ tinh, chịu được các điều kiện môi trường khắc nghiệt - **Sản xuất ô tô**: Được sử dụng trong dây chuyền lắp ráp tự động và thiết bị kiểm tra xe, nâng cao hiệu quả và độ chính xác sản xuất - **Thiết bị y tế**: Được sử dụng trong robot phẫu thuật và thiết bị chẩn đoán, đảm bảo chuyển động chính xác và ổn định --- ## Lắp đặt và Bảo trì ### Phòng ngừa khi lắp đặt 1. **Kiểm tra căn chỉnh**: Đảm bảo trục vít đồng trục với đế lắp đặt, tránh lệch trục có thể gây tăng ma sát hoặc mài mòn 2. **Bôi trơn**: Bôi chất bôi trơn thích hợp (mỡ hoặc dầu) vào rãnh trước khi lắp đặt để giảm ma sát ban đầu 3. **Bảo vệ bịt kín**: Lắp các miếng bịt bụi được cung cấp để ngăn bụi hoặc mảnh vụn xâm nhập vào mương, có thể làm hỏng bi thép và mương ### Mẹo bảo trì 1. **Bôi trơn thường xuyên**: Bổ sung chất bôi trơn sau mỗi 3-6 tháng (tùy thuộc vào tần suất sử dụng) để duy trì sự lăn trơn tru của bi thép 2. **Vệ sinh**: Thường xuyên làm sạch bề mặt của trục vít và đai ốc bằng vải khô, sạch để loại bỏ bụi và mảnh vụn 3. **Kiểm tra**: Kiểm tra hao mòn, tiếng ồn hoặc giảm độ chính xác của chuyển động trong quá trình bảo trì thiết bị; thay thế vít bi nếu phát hiện bất thường
