Cáp

Cáp (hoặc cáp điện) là tổ hợp linh hoạt của một hoặc nhiều dây dẫn cách điện, thường được bọc trong vỏ bảo vệ, được thiết kế để truyền năng lượng điện, tín hiệu hoặc dữ liệu qua khoảng cách. Nó đóng vai trò là phương tiện quan trọng để kết nối nguồn điện với các thiết bị, hỗ trợ mạng truyền thông và hỗ trợ các hoạt động công nghiệp, cùng với các ứng dụng khác. Dưới đây là tổng quan chi tiết:

Cấu trúc của cáp

Hầu hết các loại cáp bao gồm một số thành phần chính được điều chỉnh theo chức năng của chúng:

1. Dây dẫn: Phần trong cùng, thường được làm bằng đồng (độ dẫn điện cao) hoặc nhôm (nhẹ và tiết kiệm chi phí). Nó mang dòng điện hoặc tín hiệu. Dây dẫn có thể ở dạng rắn (dây đơn) hoặc dạng dây (nhiều dây mỏng xoắn lại với nhau để linh hoạt).

2. Lớp cách điện: Vật liệu không dẫn điện (ví dụ: PVC, XLPE—polyetylen liên kết ngang hoặc cao su) bao quanh dây dẫn để ngăn ngừa đoản mạch và đảm bảo an toàn bằng cách tách dây dẫn hoặc cách ly chúng với các phần tử bên ngoài.

3. Che chắn (Tùy chọn): Một lớp kim loại (ví dụ: đồng bện, lá nhôm) được thêm vào xung quanh lớp cách điện để chặn nhiễu điện từ (EMI) hoặc nhiễu tần số vô tuyến (RFI), thường gặp trong các cáp mang tín hiệu như cáp đồng trục hoặc cáp dữ liệu.

4. Vỏ bọc/áo khoác: Lớp bảo vệ bên ngoài, được làm bằng vật liệu bền (ví dụ: PVC, polyetylen hoặc cao su), bảo vệ cáp khỏi tác hại của môi trường (độ ẩm, mài mòn, hóa chất, bức xạ UV) và ứng suất cơ học.

Các loại cáp

Cáp được phân loại dựa trên mục đích, điện áp và ứng dụng của chúng:

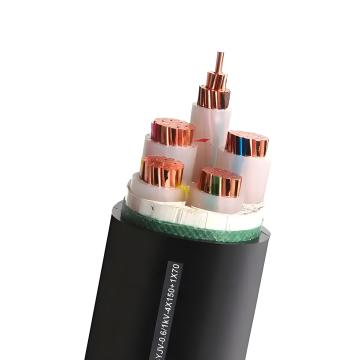

1. Cáp nguồn

• Chức năng: Truyền tải nguồn điện (AC hoặc DC) cho lưới điện, máy móc công nghiệp, tòa nhà, v.v.

• Ví dụ:

◦ Cáp điện áp thấp: Dành cho mục đích dân dụng/thương mại (ví dụ: hệ thống dây điện gia dụng 120V/240V).

◦ Cáp trung thế/cao áp: Dùng để truyền tải điện (1kV–330kV+), thường có lớp cách điện dày và vỏ bọc thép cho đường dây ngầm hoặc đường dây trên không.

◦ Cáp ngầm: Được thiết kế để truyền tải điện dưới nước giữa các nền tảng hoặc quốc gia ngoài khơi.

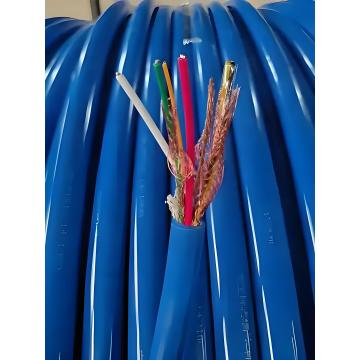

2. Cáp truyền thông/dữ liệu

• Chức năng: Truyền tín hiệu (thoại, dữ liệu, video) cho viễn thông, internet, phát thanh truyền hình.

• Ví dụ:

◦ Cáp đồng trục: Sử dụng dây dẫn trung tâm, lớp cách điện, tấm chắn bện và vỏ bọc bên ngoài; phổ biến trong truyền hình cáp, băng thông rộng và hệ thống RF.

◦ Cáp xoắn đôi: Hai dây cách điện xoắn lại với nhau (ví dụ: cáp Ethernet như Cat5e/Cat6 dành cho mạng cục bộ).

◦ Cáp quang: Sử dụng sợi thủy tinh/nhựa mỏng để truyền dữ liệu qua các xung ánh sáng; cung cấp băng thông cao và khả năng miễn dịch với EMI.

3. Cáp điều khiển

• Chức năng: Mang tín hiệu năng lượng thấp để điều khiển máy móc hoặc hệ thống tự động hóa (ví dụ: trong nhà máy, robot).

• Tính năng: Thường được che chắn và linh hoạt để chống nhiễu trong môi trường công nghiệp.

4. Cáp chuyên dụng

• Cáp chống cháy: Chịu được nhiệt độ cao (ví dụ: trong các tòa nhà, đường hầm hoặc tàu thuyền dành cho hệ thống khẩn cấp).

• Cáp năng lượng mặt trời: Được thiết kế cho hệ thống quang điện, có khả năng chống tia cực tím, độ ẩm và nhiệt độ khắc nghiệt.

Chức năng & Ưu điểm chính

• Truyền tải điện: Cung cấp điện hiệu quả từ các nguồn phát điện (nhà máy điện) đến người dùng cuối (gia đình, ngành công nghiệp) với tổn thất tối thiểu.

• Tính toàn vẹn tín hiệu: Duy trì chất lượng tín hiệu trong hệ thống liên lạc, thậm chí trên khoảng cách xa hoặc trong môi trường ồn ào (thông qua tấm chắn).

• Độ bền: Chịu được các điều kiện khắc nghiệt (nhiệt độ cực cao, độ ẩm, áp lực vật lý) nhờ lớp cách nhiệt và vỏ bọc chắc chắn.

• An toàn: Vật liệu cách nhiệt ngăn ngừa điện giật, đồng thời nối đất và che chắn giúp giảm nguy cơ hỏa hoạn hoặc hư hỏng thiết bị.

Ứng dụng

Cáp có mặt khắp nơi trong các lĩnh vực:

• Năng lượng: Lưới điện, năng lượng tái tạo (trang trại năng lượng mặt trời/gió) và đường ống dẫn dầu/khí đốt.

• Viễn thông: Internet, mạng di động và phát thanh truyền hình.

• Công nghiệp: Nhà máy, robot, hệ thống điều khiển thiết bị sản xuất.

• Cơ sở hạ tầng: Tòa nhà (hệ thống dây điện), giao thông (đường sắt, sân bay) và thành phố thông minh.

• Điện tử tiêu dùng: Bộ sạc, thiết bị và mạng gia đình.

Bản tóm tắt

Cáp là xương sống vô danh của điện khí hóa và truyền thông hiện đại, cho phép cung cấp điện, trao đổi dữ liệu và tự động hóa công nghiệp liền mạch. Thiết kế của chúng—kết hợp các dây dẫn, lớp cách nhiệt và các lớp bảo vệ—đảm bảo độ tin cậy trong các môi trường khác nhau, khiến chúng không thể thiếu đối với cơ sở hạ tầng toàn cầu và cuộc sống hàng ngày.
